导管式滑触线
  • 产品介绍
  • 主要品牌
  • 结构形式
  • 产品工作原理、特点和用途

 碳刷滑触线-封闭式滑触线  HXTS、HXTL系列多极滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。碳刷滑触线-封闭式滑触线 多极滑触线该产品以其设计紧凑、性能稳定、使用的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。

   供应：”碳刷滑触线”，”碳刷集电滑触线”，”多极碳刷滑触线”，”多级碳刷滑线”，多极管式滑触线，多极管式滑线，多级管式滑线，多级管式滑触线，多级管滑线，多极管滑线。宝应华立多极管式滑触线,封闭式,安全绝缘,防火阻燃,抗老化,防腐,3C认证,在线服务.多极管式滑触线广泛应用于自动化流水线,检测线,电动葫芦,起重机行车等移动供电.


1、供电滑触线导管由铝合金外壳（金属型）、塑管外包铝合金外壳（复合型）、塑导管、导电器、中间连接器（供电器）、端盖（端部供电器）与其它附件组成。导管形状成方形、拼合形。1、加强型工程塑料导管，其截面形状成方形，适用于室外，环境温度为-30度~+55度的场合，其导轨截面积有：10、16、25、35、50、70、95、140mm2等。其导轨极数有：3、4、5、7、8、16极等。
2、金属复合型导管：是在加强型号管外加一层铝合金复合外壳，以提高导管的耐温及抗老化性能，适用于环境温度-30度~+65度的室外及高温车间等场所，其截面形状如图：3、金属性：金属型导管采用铝合金外壳并用绝缘保护材料制成，适用环境温度为-40度~+80度的场合。

（一） 主要部件及其工作原理

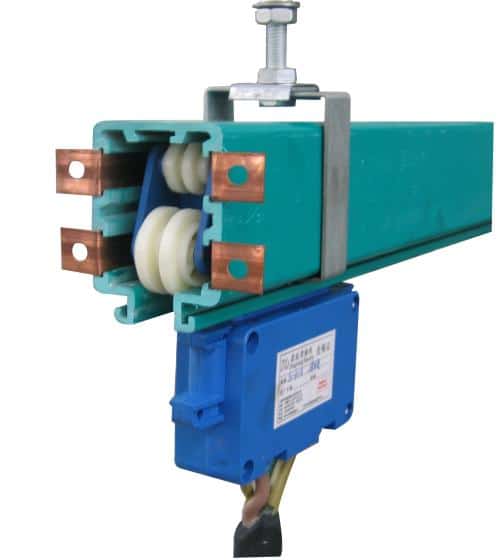

    供电滑触线装置由导管，导电器两主要部件及一些辅助组件构成如图：
    1、导管：是一根半封闭的异形管状部件，是滑触线的主体部分。其内部可根据需要嵌设2-9根裸体导轨作为供电导线，各导轨间相互绝缘，并与外壳绝缘，从而保证供电的性。并在带电检修时有效地防止检修人员触电事故。本厂生产的导管每条长度4m，可以连接成任意需要长度，普遍导管制作成直线形，也可以按特殊需求制成圆弧形等。
    2、导电器是在导管内运行的一组电刷壳架，由安置在用电机构（行车、小车、电动葫芦等）上的拔叉（或牵引链条等）带动，使之与用电机构成同步运行，将通过导轨，电刷的电能传输到电动机或其它控制元件。导电器电刷的极数有3-16极与导管中导轨数相应。
    （二） 产品特性
    1、：供电滑触线外壳系由高绝缘性能的工程塑料制成。外壳防护等级可根据需要达到IP13.IP55级，能防护雨、雪、霜和冰冻袭击以及异物触及。产品经受多种环境条件经验。绝缘性能良好，对检修人员触及输电导管外部无任何伤害。
    2、可靠：输电导轨导电性能极好，散热较快，许用电流密度高，阻抗值低，线路损失小。电刷由具有高导电性能，高耐磨性能的金属铜、碳合金材料制成。导电器移动灵活，定向性能好，有效控制了接触电弧和串弧现象。
    3、经济：供电滑触线装置结构简单，许用电流密度高，电阻率低、电压损耗低，可节电10%左右，实现以塑代钢，以塑代铜，设计新颖，无需其它绝缘结构，无需补偿线，安装于起重机控制室同侧。节省安装材料和经费。
    4、方便：供电滑触线装置将多极母线集合于一根导管之中，组装简便。其固定支架，连接夹、悬吊装置，均以通用件供应。装拆、调整、维修亦十分方便。
    （三）用途：供电滑触线装置可用于电动葫芦、电动梁式和桥式起重机：堆垛机、机电产品的自动检测线，自动化生产线；移动式电动工具和其它的移动导电设备，以及厂矿、车间、办公场所内固定敷设母线槽。
